Fabric排序服务

​ Fabric排序服务的功能是将从应用程序接收到的交易进行排序、分组并生成区块，再发送给记账节点。

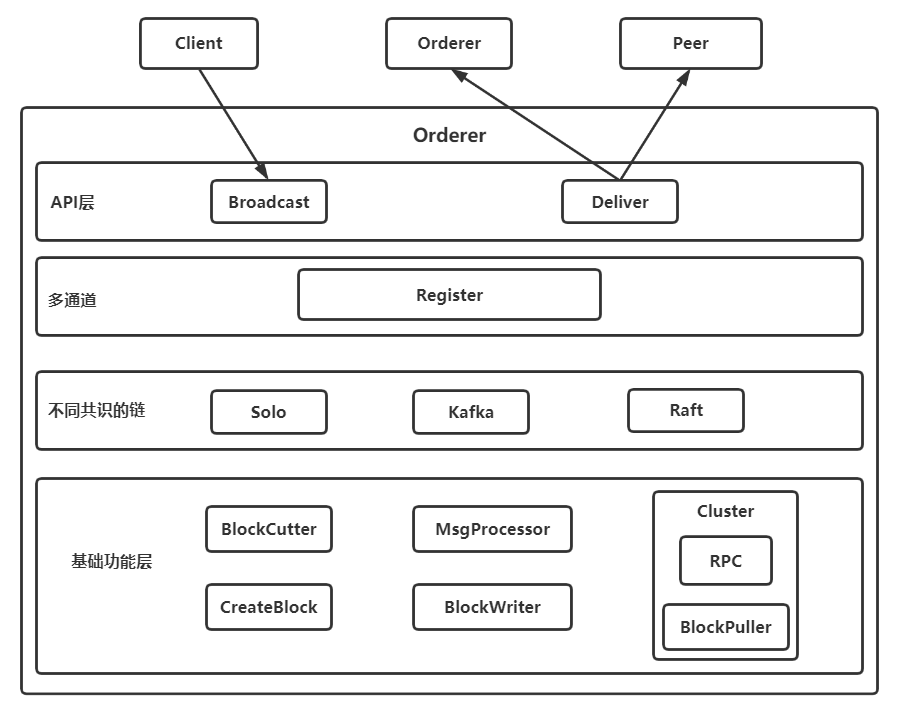

逻辑架构

• Broadcast：接收客户端发来的请求（交易）

• Deliver：用于区块同步（排序节点之间、记账几点）

  一、Peer使用Deliver获取最新区块

  ​ Peer主节点在加入通道后，会随机的向orderer注册区块事件，有新区块写入Orderer账本时，Orderer把区块发送给Peer

  二、Orderer使用Deliver获取其他Orderer的历史区块

  Raft共识中：

  1. 如果有Orderer节点慢，会向其它Orderer节点同步已经完成共识的区块，即历史区块
  2. 新加入的Orderer节点，从其它Orderer节点同步区块

• Register：数据有多条链，用于数据相互隔离

• Solo：共识算法，只有一个排序服务，负责接收交易信息并排序。去中心化、不支持拜占庭容错

• Kafka：共识算法，高吞吐、低延时。支持节点故障容错，不支持拜占庭容错

• Raft：共识算法，简称拜占庭算法，支持拜占庭容错、可靠排序算法、容忍节点故障以及一部分恶意节点

• BlockCutter：切块。将收到的交易切块分组

  BlockCutter有个缓冲区，用来存放待切块交易，切块把若干交易分成多个组，每组交易会打包到一个区块中

  有三个可配置参数：

  • 缓冲区内交易的数量，达到区块包含的交易上限（默认500）
  • 缓冲区内交易总大小，达到区块大小上限（默认10mb）
  • 缓冲区存在交易，并且未出快时间，达到切块超时时间（默认2s）

  有一个不可配置项：

  • 缓冲区收到配置交易，配置交易要放到单独区块，如果缓冲区有交易，缓冲区已有交易会切到一个区块

• CreateBlock：创建区块。分组后的交易创建区块

  把切块的交易打包到一个区块

  • 交易序列化，作为区块Body
  • 创建区块头，设置交易中的Hash

• MsgProcessor：检查消息（交易）是否合法

  Order收到交易后会进行多项检查，不同的通道可以设置不同的MspProcesso，进行不同的检查

  分为两个：

  • 应用通道：StandardChannel

  • 系统通道：SystemChannel

  StandardChannel会对交易进行以下检查：

  • 交易内容不能为空
  • 交易大小不能超过区块大小最大值（默认10mb）
  • 交易签名是否符合签名策略
  • 签名者证书是否过期

  SystemChannel比StandardChannel多一项检查：系统配置检查，配置项是否缺失或者此配置项是否允许更新等

• BlockWriter：将区块写入排序服务的账本

  把区块写入账本，即本通道的区块文件

  • 设置区块元数据（签名、配置区块高度、order相关元数据）

  区块元数据：

  • 区块签名，存放order对区块的SignatureHeader
  • 最新配置区块的高度，方便获取当前区块最新配置
  • 交易过滤，为数组，存放区块内所有交易的有效性，使用数字代表无效的原因，有验证交易的记账节点填写
  • order相关元数据，不同的共识类型，该元数据不同

• Cluster：Raft共识算法相关

• RPC：负责节点间通信

• BlockPuller：区块同步。新节点或者慢节点的同步

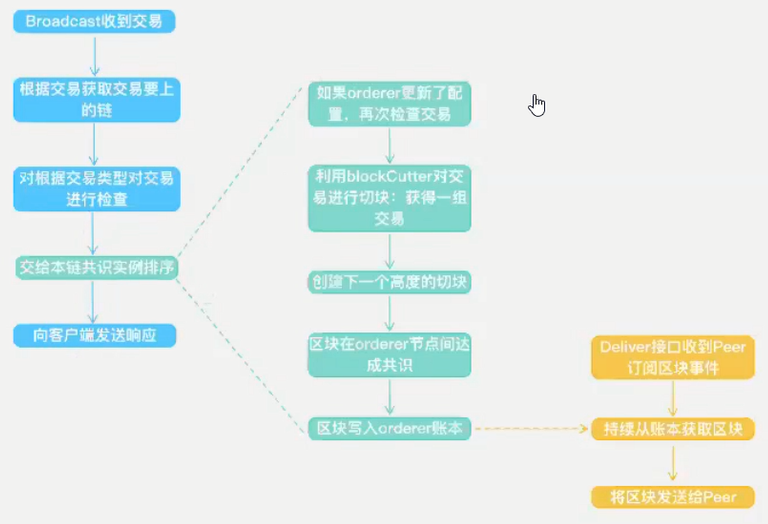

交易处理流程

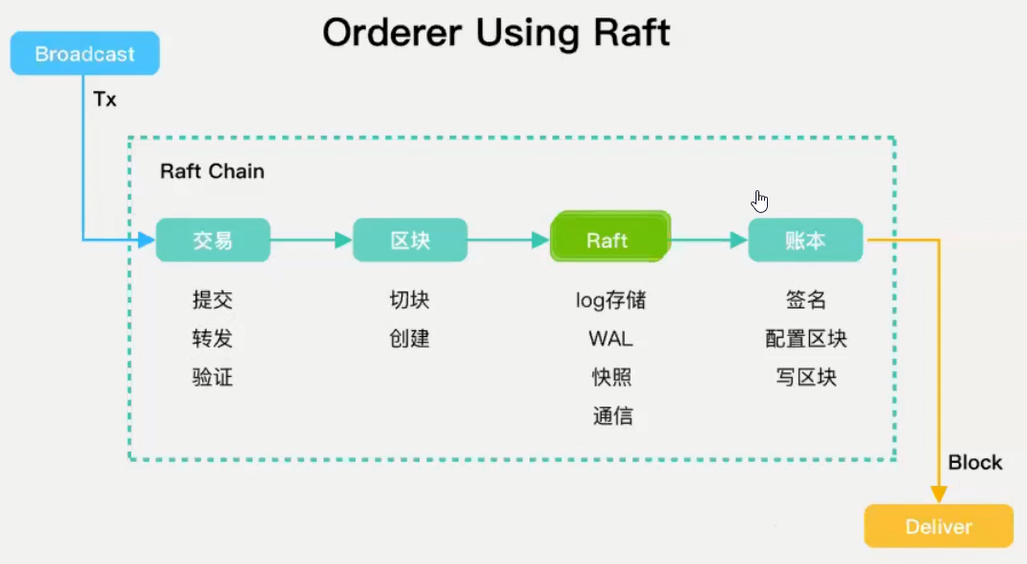

Raft共识流程

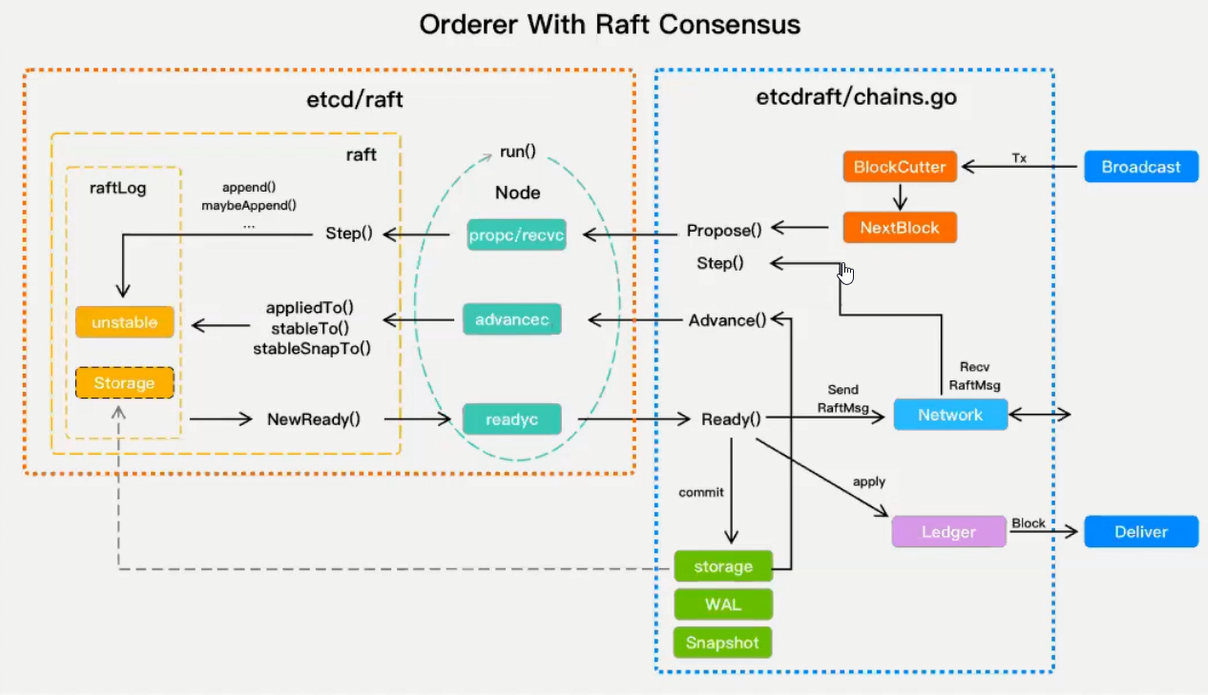

Raft共识数据流
